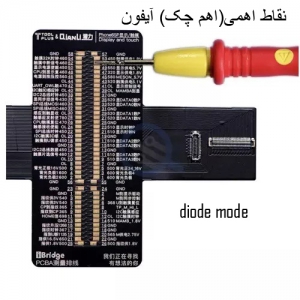

نقاط اهمی(اهم چک) آیفون -7plus-7 - تست مقادیر دیودی -Diode Value

نقاط اهمی(اهم چک) آیفون 7-7 plus- تست مقادیر دیودی -Diode Value
مقادیر دیودی چیست و در تعمیرات موبایل چه کاربردی دارد ؟
این روزها با وجود برنامه های نقشه خوانی و مهندسی معکوس کار تعمیرات کمی آسان تر و سریع تر شده است . یکی از قلق هایی که باعث شد تعمیرکاران بتوانند خیلی زودتر عیب یابی را انجام دهند ، تست مقادیر دیودی یا Diode Value یا به زبان دیگر امپدانس گیری می باشد . برای عیب یابی به کمک دایود ولیو باید مولتی متر را در حالت تست دیود قرار دهید و مثبت مولتی متر را به گراند و منفی آن را به پایه مورد نظر متصل کنیم (یعنی بر عکس) و مقدار نمایش داده شده روی صفحه مولتی متر خود را با مقدار نوشته شده در تصویر مقایسه کنیم . پایه ای که عدد آن اختلاف دارد همان پایه و مسیری است که مشکل دارد و باید در آن مسیر قطعه خراب یا قطع وجود داشته باشد.
راه های بدست آوردن مقادیر دیودی - Diode Value
- استفاده از تصاویر آماده در سایت کوشا تیم
- اندازه گیری و تست و ثبت توسط شخص تعمیرکار
مزایا :
- دقت بالا
- مطابق حداکثری با مولتی متر تعمیرکار و نتیجه گیری بهتر
معایب :
- عدم دسترسی به بردهای سالم و متنوع
- وقت گیر بودن این کار و عملا به تعداد بالا و بردهای زیاد امکان پذیر نیست
موارد تاثیر گذار در اعداد Diode Value بدست آمده :
- دقت فرد اندازه گیر
- تنوع در کیفیت و دقت مولتی متر ها
- امکان اختلاف در بردهای مشابه
سوال مهم :
اگر مقادیری که اندازه گیری می کنیم تماما با اعداد ثبت شده در تصویر مقدار تقریبی ای اختلاف داشته باشد، چطور لاین خراب را پیدا کنیم ؟؟
کافیست که لاینی را پیدا کنید که بیشترین اختلاف را با مقادیر صحیح دارد، آن لاین همان لاین خراب است.
شامل :کانکتورها-آی سی ها - فلت ها

Display and Touch connector (J4502) & TouchID Home Button connector (J3801)
Diode mode for iPhone 7 Display/Touch and TouchID/Home Button connector. Pin 1 goes towards coaxial antennae.
Charge port / dockflex Connector (J4101)
iPhone 7 DockFlex charge port connector. Pin 1 goes to the top left, towards the SIM card reader.
Battery connector (J2201)
iPhone 7 battery connector. Bottom left goes to the edge of the board, next to the bottom of the battery.
Rear camera Connector (J4501)
iPhone 7 rear camera connector. Pin 1 goes to the top right of the board, under the rear camera.
Front camera, proximity sensor, earspeaker, ambient light sensor connector (J4503)
iPhone 7 front flex connector. Contains front camera, proximity sensor, ambient light sensor, earspeaker. Pin 1 goes to top right, top of the board, under the rear camera.
Volume and Power buttons, flashlight, ringer switch (J4700)
iPhone 7 Volume, power buttons, ringer switch and flaslight connector. Top left goes to top edge of the board, next to the mute/ringer switch.
iPhone 7 Plus
Display and Touch connector (J4502) & TouchID Home Button connector (J3801)
Diode mode for iPhone 7 Plus Display/Touch and TouchID/Home Button connector. Pin 1 goes towards coaxial antennae.
Charge port / dockflex Connector (J4101)
iPhone 7 Plus DockFlex charge port connector. Pin 1 goes to the top left, towards the SIM card reader.
Battery connector (J2201)
iPhone 7 Plus battery connector. Bottom left goes to the edge of the board, next to the bottom of the battery.
Rear cameras Connectors (J3001 & J4501)
iPhone 7 Plus rear cameras connectors. Pin 1 goes to the top right of the board, under the rear cameras.
Front camera, proximity sensor, earspeaker, ambient light sensor connector (J4503)
iPhone 7 Plus front flex connector. Contains front camera, proximity sensor, ambient light sensor, earspeaker. Pin 1 goes to top right, top of the board, under the rear camera.
Volume and Power buttons, flashlight, ringer switch (J4504)
iPhone 7 Plus Volume, power buttons, ringer switch and flaslight connector. Top left goes to top edge of the board, next to the mute/ringer switch.
BaseBand PMU diode mode readings
iPhone 7 Qualcomm BB PMU diode mode readings
iPhone 7 INTEL BB PMU Diode mode readings. Pin 1 points to Top Left
Tristar and Tigris diode mode readings
iPhone 7 Tristar (U4101) Diode mode readings. Pin A1 (marked in the chip) points towards Top Left
iPhone 7 Tristar (U4001) Diode mode readings. Pin A1 (marked in the chip) points towards Bottom left
